Стук рокеров и износ распредвалов на Mercedes OM654: причины цокота и последствия для ГБЦ

Что происходит с рокерами на Mercedes OM654 и почему возникает стук

Механизм газораспределения в современных форсированных дизельных двигателях функционирует в условиях колоссальных контактных напряжений и высоких температур. Для понимания природы возникающих посторонних звуков и механики разрушения необходимо детально рассмотреть архитектуру привода клапанов OM654, особенности взаимодействия его элементов и трибологические процессы, происходящие при малейшем нарушении заводских допусков.

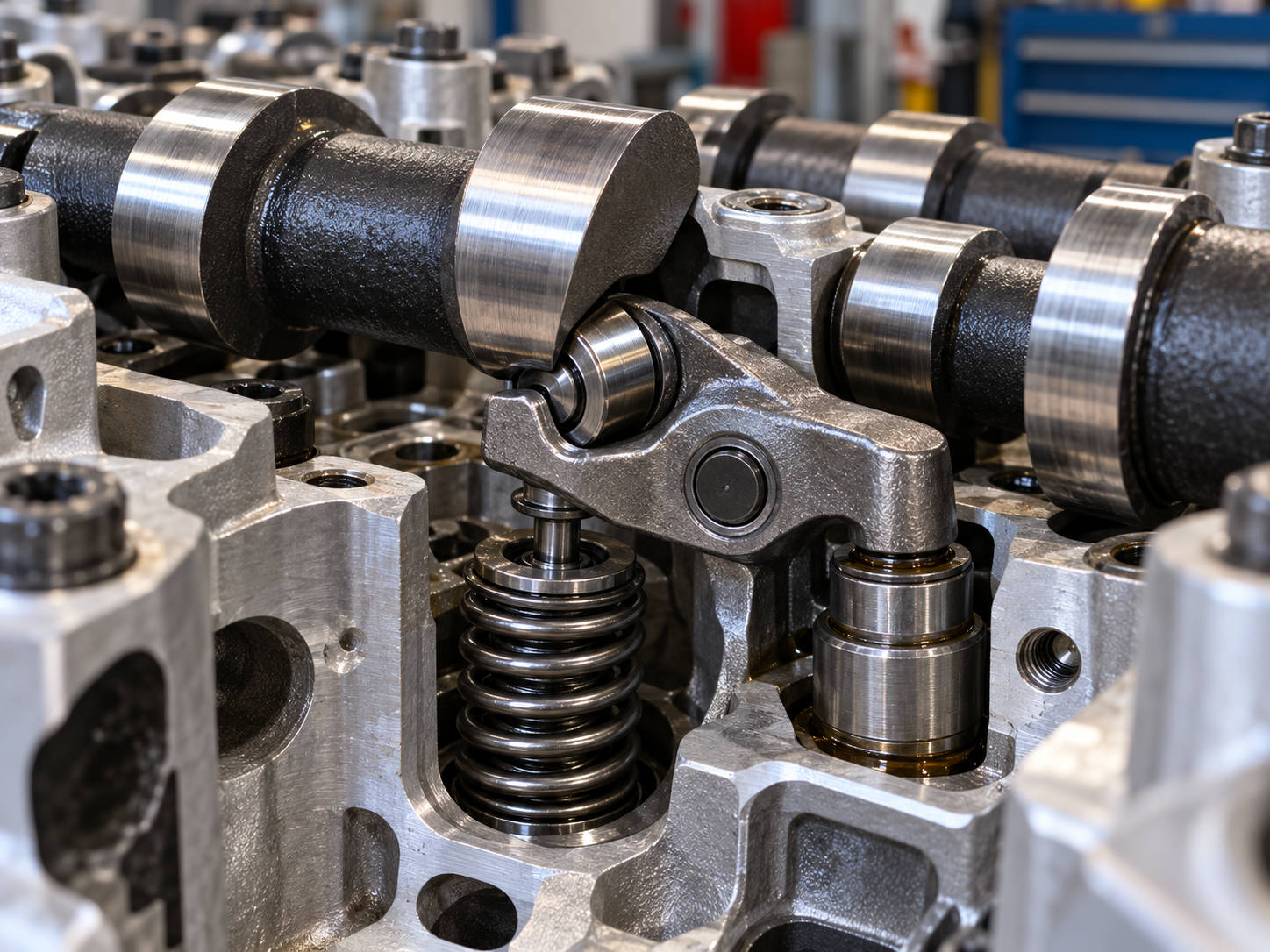

Как устроены роликовые рокеры и их связь с распредвалами

Клапанный механизм двигателя OM654 построен по классической для современных агрегатов схеме DOHC (Double OverHead Camshaft) с четырьмя клапанами на каждый цилиндр. На четырехцилиндровом 16-клапанном агрегате (с рабочим объемом 1.6 или 2.0 литра) установлено 16 роликовых коромысел, отвечающих за передачу усилия от распределительного вала к клапанам. Особенностью архитектуры OM654 является то, что распределительные валы размещены не в основной отливке головки блока цилиндров, а в отдельном съемном корпусе подшипников (Nockenwellenlagergehäuse), который монтируется поверх ГБЦ.

Кинематическая цепь передачи усилия выглядит следующим образом: вращающийся кулачок распределительного вала своим профилем набегает на интегрированный в рокер металлический ролик. В этот момент профиль кулачка преобразует вращательное движение вала в поступательное движение клапана вниз, преодолевая сопротивление возвратной клапанной пружины. Назначение роликового подшипника, установленного на оси внутри рокера, заключается в радикальном снижении потерь на трение в газораспределительном механизме — конструкторы заменили трение скольжения на трение качения, что способствует снижению расхода топлива и выбросов CO2. С противоположной стороны рокер опирается на гидравлический компенсирующий элемент (гидрокомпенсатор), который автоматически выбирает тепловые зазоры, обеспечивая постоянный, беззазорный контакт между базовой окружностью кулачка, роликом и стержнем клапана.

Нормальное, беспрепятственное вращение ролика и структурная целостность его подшипниковой опоры критически важны для выживания всего узла. Формируемая между кулачком и роликом эластогидродинамическая масляная пленка способна выдерживать высочайшие давления только при условии идеальной геометрии сопрягаемых поверхностей.

Почему изношенный рокер начинает цокать

Проявление характерного металлического цокота обусловлено нарушением кинематической целостности механизма вследствие износа подшипниковой опоры ролика. Когда игольчатый подшипник или сама ось ролика теряют изначальные геометрические параметры (из-за усталостного выкрашивания или абразивного износа), между роликом и осью возникает не предусмотренный конструкцией радиальный люфт.

Из-за появившегося зазора нарушается плавный, безударный перекат кулачка распредвала по поверхности ролика. При набегании профиля кулачка на ролик сначала происходит резкая выборка образовавшегося паразитного люфта, что сопровождается жестким механическим соударением металлических поверхностей. Эти дополнительные микроперемещения и высокочастотные ударные нагрузки генерируют акустическую волну, которая воспринимается человеческим ухом как отчетливый металлический цокот. Хотя гидравлический компенсирующий элемент спроектирован для выборки зазоров в приводе, он способен нивелировать лишь медленные температурные расширения деталей, но абсолютно бессилен против высокочастотного динамического люфта самого ролика на его оси.

Звук способен существенно изменяться в зависимости от ряда эксплуатационных факторов. Частота ударов строго синхронна с частотой вращения распределительных валов (которая составляет ровно половину от оборотов коленчатого вала). При повышении оборотов двигателя отдельные удары сливаются в сплошной стрекочущий гул. Температура двигателя также вносит коррективы: вязкость моторного масла значительно снижается при нагреве. На холодном агрегате акустический эффект может демпфироваться густой масляной пленкой, тогда как на полностью прогретом масле стук проявляется более акцентированно и звонко.

При этом необходимо уточнить важнейший нюанс: износ рокера далеко не всегда сопровождается отчётливым стуком. Практика ремонта OM654 показывает, что в ряде случаев разрушенные внутренние элементы подшипника могут намертво заклинить ролик без образования существенного радиального люфта. В такой ситуации трение качения мгновенно сменяется трением скольжения. Твердый кулачок распредвала начинает бесшумно стачивать остановившийся ролик, превращая металл в мелкодисперсную абразивную пыль, что делает диагностику проблемы исключительно по звуку недостаточно надежной и крайне опасной.

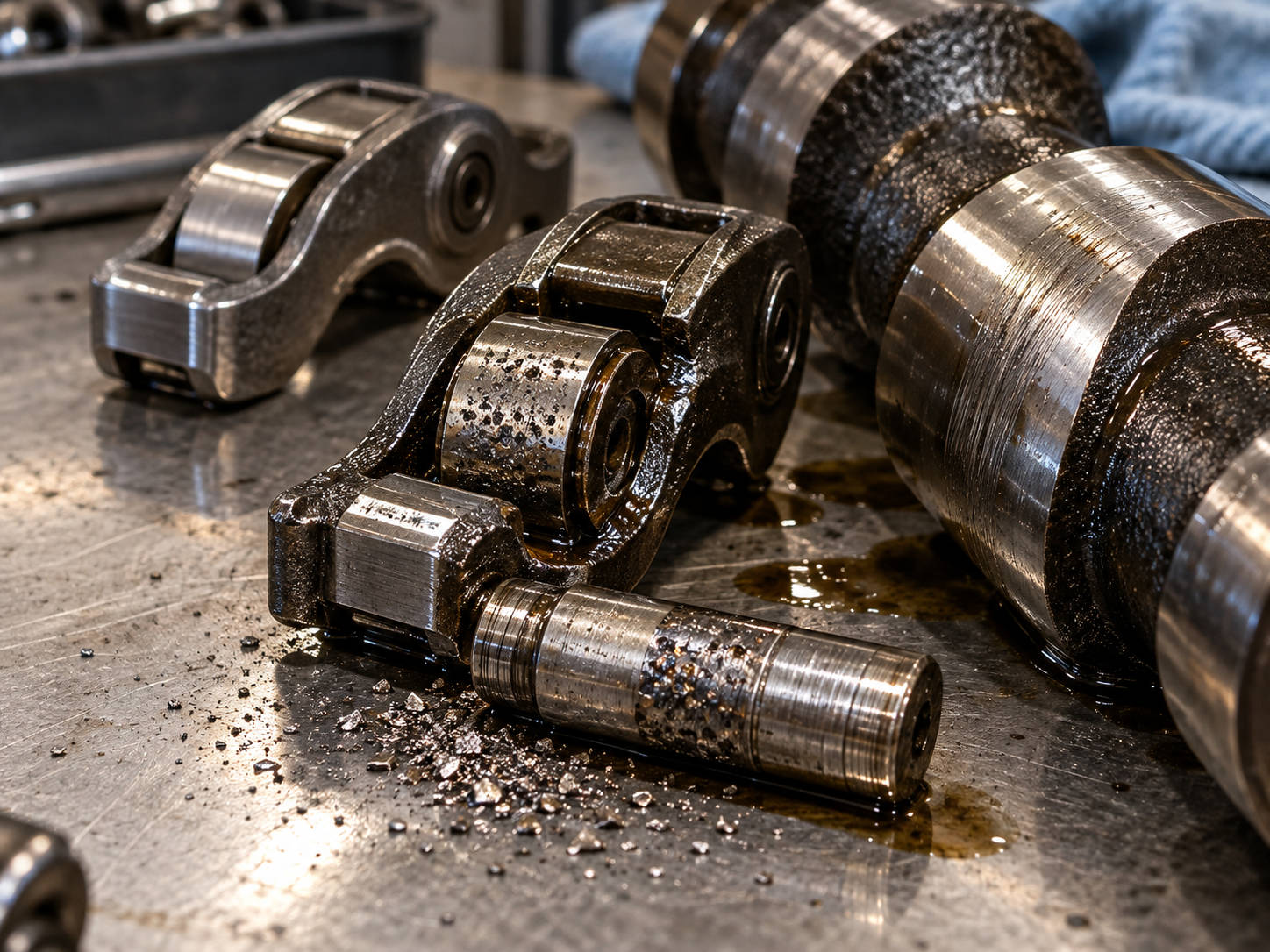

Почему изнашиваются рокеры и распредвалы двигателя OM654

Проблема преждевременного износа деталей клапанного механизма носит комплексный характер и является предметом острых дискуссий в профессиональной среде механиков. Детальные трибологические исследования поврежденных компонентов указывают на комбинацию конструктивных особенностей самого узла и влияния жестких эксплуатационных факторов, определяющих режим смазки.

Износ подшипников роликов и конструктивные особенности рокеров

Первичной точкой отказа чаще всего выступает износ компонентов подшипника качения: стальной оси, игольчатых элементов (в ранних ревизиях рокеров) и внутренних дорожек качения самого ролика. Под постоянным воздействием циклических контактных напряжений и при малейшем дефиците смазочного материала на поверхностях качения возникают очаги усталостного разрушения микроструктуры металла.

При увеличении радиального люфта многократно возрастают динамические ударные нагрузки на узел. Это запускает лавинообразный процесс: происходит выкрашивание (питтинг) дорожек качения, стальные элементы подшипника теряют правильную цилиндрическую форму, деформируются и разрушаются. Ролик начинает перекашиваться на оси, его вращение затрудняется, что ведет к катастрофическому росту температуры в пятне контакта и окончательному заклиниванию.

Рассматривая особенности ранних исполнений рокеров, следует отметить, что в оригинальных деталях заводской сборки массово применялся открытый игольчатый подшипник. Практика показала его высокую чувствительность к масляному голоданию, особенно при длительной работе на низких оборотах холостого хода. Впоследствии производитель внедрил ряд конструктивных изменений. Технические специалисты, разбирая модернизированные версии рокеров (в частности, актуальный артикул A6540506601), обнаружили отказ от разрушаемых игольчатых элементов в пользу применения принципов подшипника скольжения (Gleitlager) с улучшенным удержанием смазки.

Разделяя сведения о подтверждённых дефектах и предполагаемых причинах их возникновения, следует констатировать: разрушение подшипника ролика зафиксировано в официальной технической документации Mercedes-Benz (документ TIPS GI05.30-P-070181) как подтвержденный эксплуатационный дефект. Однако в среде диагностов широко обсуждается гипотеза о возможных отклонениях в термической обработке (цементации) отдельных партий деталей на конвейере. Эта теория объясняет, почему дефект носит массовый характер, но не утверждает, что абсолютно все моторы OM654 подвержены одинаковому риску. Многие автомобили преодолевают рубеж в 300 000 км без малейших признаков износа клапанного механизма.

Роль моторного масла и условий эксплуатации

Трибологические характеристики моторного масла играют фундаментальную роль в поддержании ресурса рокеров. Недостаточная смазка контактных поверхностей между кулачком и роликом, а также внутри самого подшипникового узла, неминуемо ведет к разрыву защитной масляной пленки и возникновению граничного или сухого трения.

Ключевыми аспектами масляной системы, определяющими скорость износа, являются:

• Соответствие спецификациям: Двигатель OM654, оснащенный сложной системой нейтрализации с сажевым фильтром, требует строгого использования масел с допусками MB 229.51 или MB 229.52 (классы вязкости 5W-30 или 0W-30). Для некоторых современных модификаций допускается энергосберегающее масло MB 229.71 (0W-20), направленное на максимальное снижение гидродинамического сопротивления. Применение масел с несоответствующим пакетом противозадирных присадок (Low SAPS) критически снижает защиту кулачков.
• Уровень и давление: Снижение уровня масла или падение давления в верхней магистрали ГБЦ на низких оборотах оставляет ось рокера без достаточного гидродинамического клина.
• Разжижение топливом: Частые неудачные попытки активной регенерации сажевого фильтра приводят к попаданию несгоревшего дизельного топлива в картер. Разжиженное топливом масло теряет несущую способность, что ведет к продавливанию пленки на кулачках.

Увеличенные интервалы сервисного обслуживания (LongLife), заявленные для идеальных трассовых условий, в комбинации с тяжелыми режимами работы (городские пробки, длительная работа на холостом ходу в автомобилях такси, частые холодные запуски) способствуют ускоренной температурной и химической деградации масла. Загустевшее от сажи масло не способно эффективно проникать в зазоры игольчатого подшипника.

Тем не менее, необходимо объективно понимать, что масло и условия эксплуатации могут значительно влиять на скорость износа, но не всегда являются доказанной первопричиной конкретной поломки, если имел место изначальный металлургический брак. Истинную причину можно установить исключительно по результатам тщательной дефектовки состояния повреждённых деталей и глубокого анализа отложений в системе смазки.

Как развивается неисправность: от люфта рокера до повреждения распредвала

Разрушение механизма газораспределения — это прогрессирующий, многоступенчатый процесс. Локальное повреждение одного микроскопического элемента неизбежно запускает цепную реакцию, охватывающую сопряженные узлы. Скорость и последовательность этих разрушений могут существенно различаться в зависимости от температурных режимов и качества смазки.

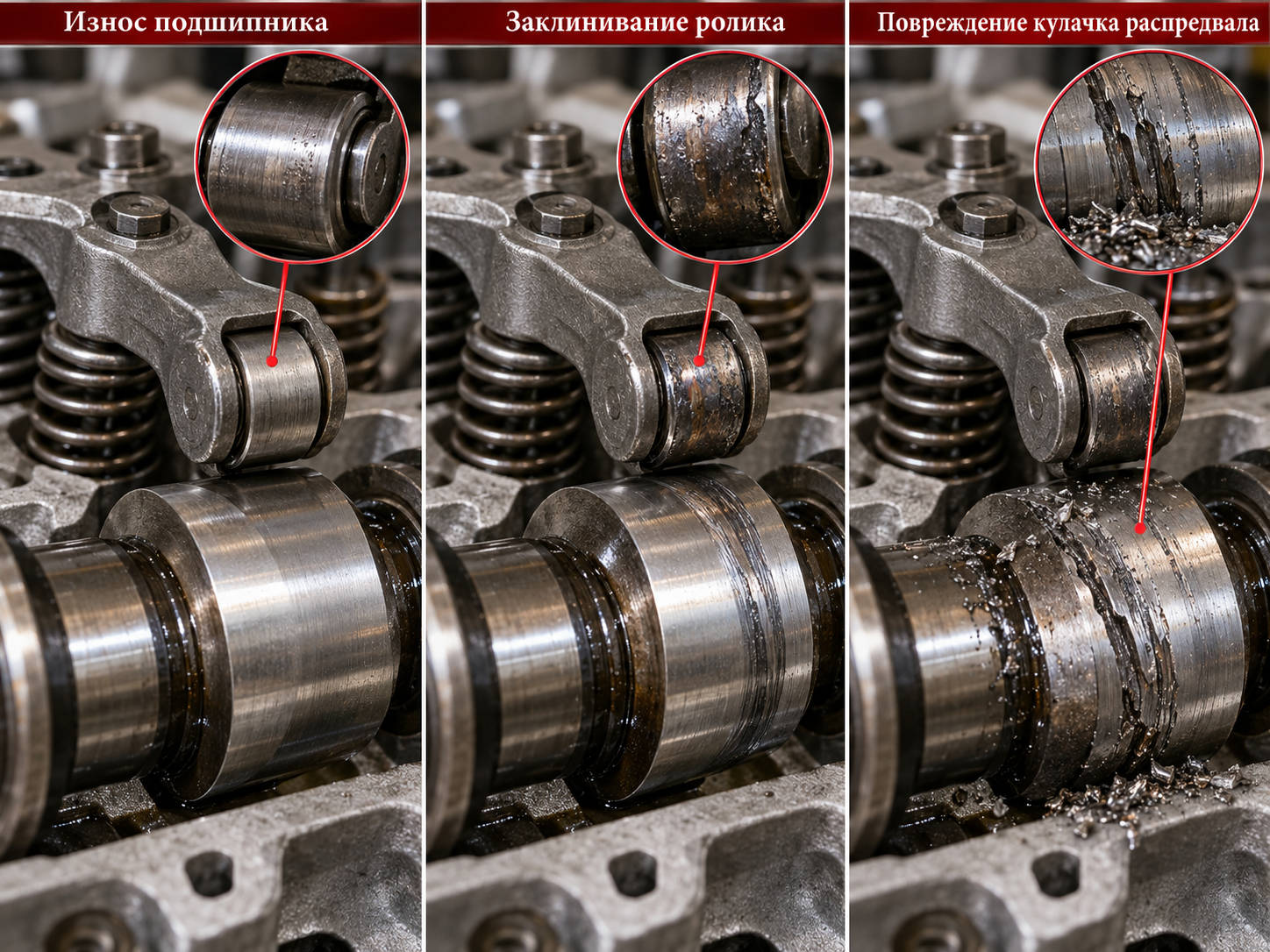

Основные стадии разрушения рокера и кулачка

Процесс деградации можно хронологически разделить на несколько этапов. Первоначально внутри подшипника рокера появляются очаги усталостного износа, сопровождающиеся микровыкрашиванием металла. Это приводит к появлению слабо ощутимого радиального люфта ролика.

Далее происходит критическое нарушение геометрии контакта. Из-за люфта ролик перестает плавно обкатывать набегающий кулачок, и возникают ударные нагрузки. Эти удары пробивают эластогидродинамическую масляную пленку, что вызывает ускоренное повреждение рабочих поверхностей обеих деталей. На поверхности цементированного кулачка распределительного вала начинают появляться глубокие риски, потертости и зоны выраженного питтинга (выкрашивания металла).

Следующим этапом часто становится полное заклинивание ролика. Разрушенные иглы или скопившаяся стальная стружка блокируют вращение. Происходит катастрофический переход от трения качения к трению скольжения. Кулачок распредвала, вращающийся со скоростью в тысячи оборотов в минуту, начинает работать как фрезерный резец, безжалостно стачивая неподвижный ролик.

Повреждение одной контактной детали неминуемо ускоряет разрушение другой. Ухудшение геометрии кулачка вызывает перекос оставшегося ролика, а неровный ролик "съедает" остатки кулачка. Практика разборки моторов OM654 показывает, что картина разрушений неоднородна: в одних случаях ролик оказывается сточенным до основания при относительно живом кулачке, в других — кулачок теряет до 5-7 миллиметров своего профиля, превращаясь в абсолютно круглую болванку.

Что происходит при серьёзном повреждении деталей

Существенное изменение профиля кулачка (уменьшение его высоты) приводит к фатальному нарушению эффективного подъема клапана. Клапан открывается на меньшую величину и на более короткий промежуток времени.

Это геометрическое отклонение радикально влияет на газообмен и работу цилиндра в целом. Наиболее критичным является износ кулачков выпускного распределительного вала (что статистически встречается чаще всего). Если выпускной клапан не открывается полностью, отработавшие газы не могут своевременно и в полном объеме покинуть камеру сгорания во время такта выпуска.

Оставшиеся под высоким давлением выхлопные газы блокируются в цилиндре. В момент начала такта впуска, когда открываются впускные клапаны, эти раскаленные газы вместо того, чтобы всасывать свежий воздух, вырываются обратно во впускной коллектор. Происходит так называемая обратная пульсация, полностью нарушающая процессы смесеобразования и сгорания.

Параллельно механическое разрушение сопровождается образованием большого количества стальных частиц. Эта абразивная взвесь смывается моторным маслом в картер, создавая высочайший риск загрязнения масляной системы и вторичного износа шеек коленчатого вала, подшипников турбокомпрессора и стенок цилиндров.

Однако тяжелые последствия зависят от характера поломки и не возникают автоматически во всех случаях. Если неисправность выявлена на стадии первичного люфта рокера, образование стружки минимально, а профиль кулачка еще обеспечивает нормальный газообмен.

Схема развития неисправности от износа ролика до повреждения распредвала

Характерные признаки износа рокеров и распредвалов OM654

Диагностика механического износа в условиях плотной компоновки моторного отсека Mercedes-Benz W213 или W205 осложнена обилием шумов от навесного оборудования и электронных систем. Тем не менее, существует четкий комплекс признаков, указывающих на разрушение клапанного механизма.

Металлический цокот на холодную, на горячую и при изменении оборотов

Первичный акустический профиль неисправности описывается владельцами как жесткий металлический цокот, ритмичное стрекотание или сухое постукивание. Этот шум локализуется строго в верхней части двигателя, непосредственно под декоративной пластиковой крышкой в зоне расположения распределительных валов.

Поведение звука может варьироваться:

• На полностью холодном двигателе густое масло с высокой кинематической вязкостью способно временно заполнять увеличенные зазоры, демпфируя удары. Однако при значительном разрушении подшипника стук будет присутствовать сразу с первых секунд после стартера.
• После прогрева двигателя до рабочей температуры акустическая картина часто обостряется. Масло разжижается, гидравлические компенсаторы могут слегка "проседать" под нагрузкой, и ударные взаимодействия при выборке люфта ролика проявляются более звонким и акцентированным металлическим лязгом.
• При повышении оборотов двигателя частота цокота увеличивается, сливаясь в сплошной агрессивный треск, синхронный с частотой вращения распредвалов.

Этот звук необходимо уметь отличать от других эксплуатационных шумов. Пьезоэлектрические форсунки, работающие под давлением свыше 2000 бар, издают естественное резкое стрекотание, которое часто путают с дефектом ГРМ. Неисправный гидрокомпенсатор звучит похоже, но его стук обычно проходит после заполнения маслом. Растянутая цепь ГРМ издает бряцающий, шелестящий звук со стороны маховика на холодную. Именно поэтому по одному только звуку нельзя уверенно диагностировать повреждение рокера.

Пыхтение во впуске, неровный холостой ход и сопутствующие симптомы

Вторым, а зачастую и главным признаком, безошибочно указывающим на критическое стачивание кулачков распредвала, является характерное глухое "пыхтение", пульсации или бубнящий звук со стороны впускного тракта. Этот симптом особенно отчетливо проявляется, если демонтировать корпус воздушного фильтра.

Связь этого акустического феномена с нарушением газообмена была описана выше: из-за недостаточного подъема выпускного клапана отработавшие газы прорываются обратно во впускной коллектор во время такта перекрытия клапанов. Это вызывает резонансные пульсации в пластиковых патрубках чистой линии воздуха.

Следствием такого газодинамического хаоса становятся:

• Неровная работа двигателя, выраженные подергивания на холостом ходу, вплоть до вибраций всего кузова.
• Изменение или потеря тяги при попытке интенсивного разгона.
• Появление специфических диагностических ошибок. Блок управления двигателем (ECM) постоянно анализирует показания датчика массового расхода воздуха (MAF/ДМРВ). Обратные пульсации сбивают датчик с толку, и электроника генерирует ошибку P0101FA (или сопутствующие P0101FB, P0101FC) — недостоверный сигнал датчика массового расхода воздуха.

Нередко механики совершают диагностическую ошибку, концентрируясь на коде P0101FA. Они безуспешно меняют дорогостоящие датчики расхода воздуха, опрессовывают впускной тракт дымогенератором на предмет утечек или приговаривают клапан EGR, не осознавая, что первопричина кроется в механическом стачивании распределительного вала. Перечисленные симптомы не обязательно появляются одновременно, а отсутствие горящей лампы Check Engine на приборной панели совершенно не исключает наличие фатальной механической неисправности.

Как подтвердить износ рокеров и распредвалов OM654

Точная идентификация проблемы требует сочетания грамотной электронной диагностики и визуальной механической дефектовки. Опираться исключительно на косвенные признаки недопустимо.

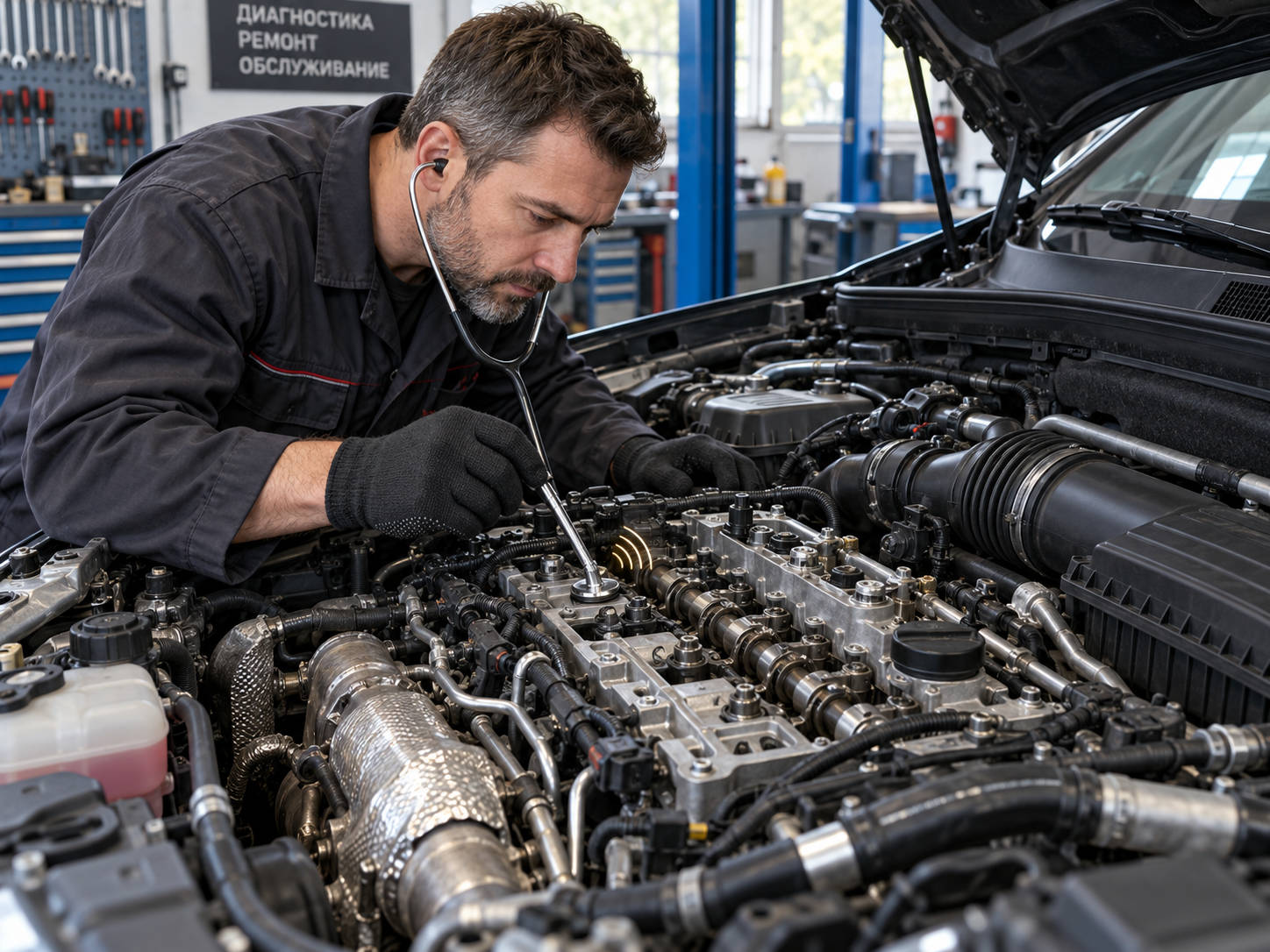

Какие признаки позволяют заподозрить проблему до вскрытия

Предварительные основания для подозрения на критический износ рокеров строятся на комплексном сопоставлении симптомов:

• Симбиоз характерного металлического стука в верхней части двигателя и "бубнящего" пыхтения из снятого патрубка воздушного фильтра является практически неопровержимым маркером проблемы.
• Проверка состояния моторного масла выступает важнейшим индикатором. Наличие в стакане масляного фильтра блестящей металлической пудры или магнитной стружки прямо указывает на активный процесс стачивания деталей газораспределительного механизма.
• Считывание параметров через дилерский сканер XENTRY позволяет оценить параметры плавности хода (коррекции цикловой подачи топлива по цилиндрам). Значительный разброс коррекций может указывать на снижение компрессии или нарушение газообмена в конкретном цилиндре из-за неполного открытия клапанов. Наличие ошибки P0101FA без физических утечек наддува является прямым показанием к проверке валов.

Электронная диагностика и прослушивание стетоскопом дают лишь обоснованное направление поиска. Окончательный диагноз ставится только после проведения физической разборки.

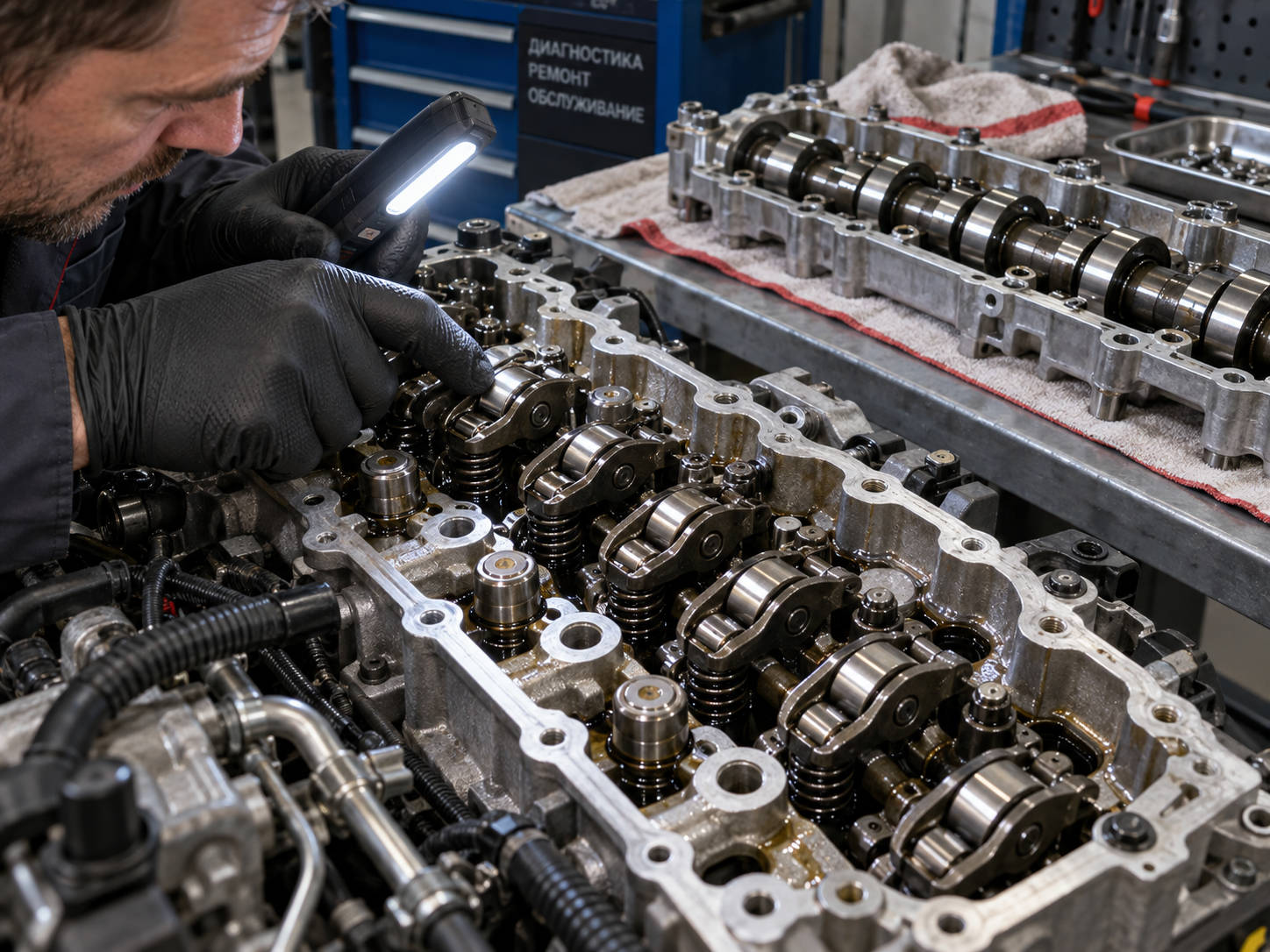

На что обращают внимание при осмотре рокеров и распредвалов

После демонтажа системы впуска, топливных трубок, форсунок и снятия клапанной крышки производится тщательная инспекция всех компонентов клапанного механизма.

Механик выполняет следующие проверки:

• Проверка радиального люфта роликов: С помощью щупов и механического воздействия каждый ролик проверяется на наличие паразитного радиального люфта относительно оси рокера.
• Проверка вращения: Ролик должен вращаться абсолютно свободно, без малейших заеданий или перекатов. Поверхность ролика должна быть гладкой. Посинение или побежалость металла свидетельствуют о критическом перегреве из-за трения скольжения.
• Осмотр кулачков распредвалов: Производится скрупулезный визуальный осмотр кулачков впускного и выпускного валов. Оценивается наличие глубоких продольных задиров, участков выкрашивания (питтинга) и выраженного уменьшения высоты профиля. Потеря зеркального блеска на вершине кулачка уже является признаком необратимого повреждения.
• Проверка сопряженных элементов: Оценивается жесткость гидравлических компенсирующих элементов. Просевшие или заклинившие гидрокомпенсаторы, а также рокеры соседних клапанов подлежат обязательной проверке.
• Оценка опор распредвалов: При наличии стружки в масле внимательно осматриваются опорные шейки валов и посадочные поверхности (постели) в корпусе подшипников на предмет абразивных задиров.

Решающими повреждениями при определении итогового объема ремонта становятся задиры на кулачках распредвалов и глубокая выработка в постелях. При описании допустимых размеров и оценке люфтов квалифицированный специалист обязан опираться исключительно на актуальную заводскую документацию Mercedes-Benz (систему WIS).

Какие последствия имеет износ рокеров и распредвалов для ГБЦ Mercedes OM654

Масштаб проблемы и стоимость запасных частей могут колоссально варьироваться: от относительно недорогой профилактической замены самих рокеров до необходимости приобретения новых корпусных деталей двигателя. Важно четко понимать архитектуру ГБЦ двигателя OM654.

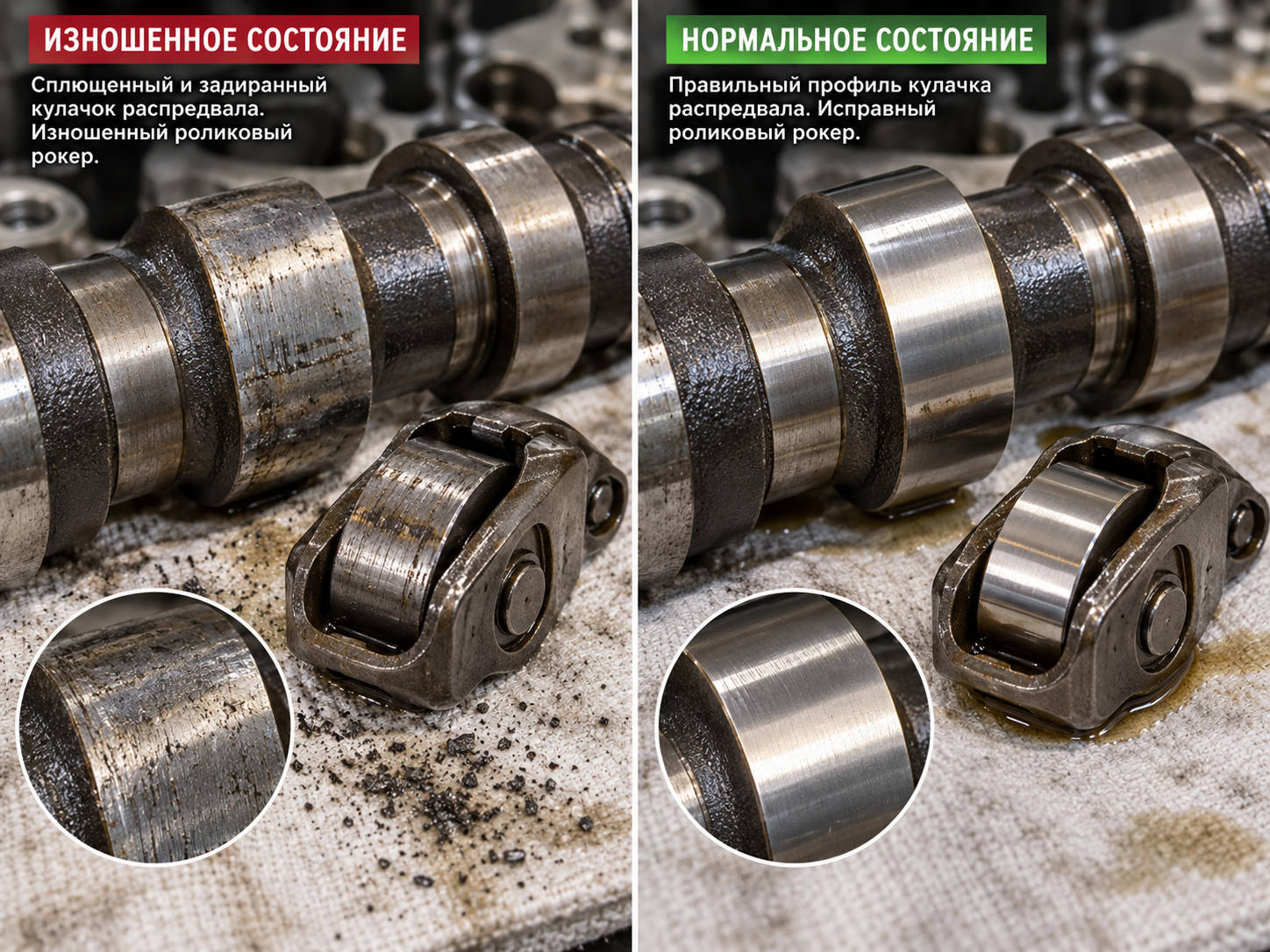

Повреждение распредвалов: почему это ещё не означает неисправность всей ГБЦ

Критически важно разделять понятия локального износа кулачка распределительного вала и фатального повреждения всей головки блока цилиндров. Износ профиля кулачка приводит исключительно к нарушению кинематики открытия клапана. При этом сами клапаны, их стержни, направляющие втулки из металлокерамики и посадочные седла в массивной отливке ГБЦ в большинстве случаев остаются абсолютно исправными и не получают никаких механических повреждений.

Именно поэтому замена поврежденного распредвала может потребоваться для восстановления нормального газообмена, но сама головка блока цилиндров при этом остается на блоке двигателя и не требует сложного демонтажа. При подобной неисправности дополнительной проверке подлежат лишь гидрокомпенсаторы и масляные каналы, питающие механизм.

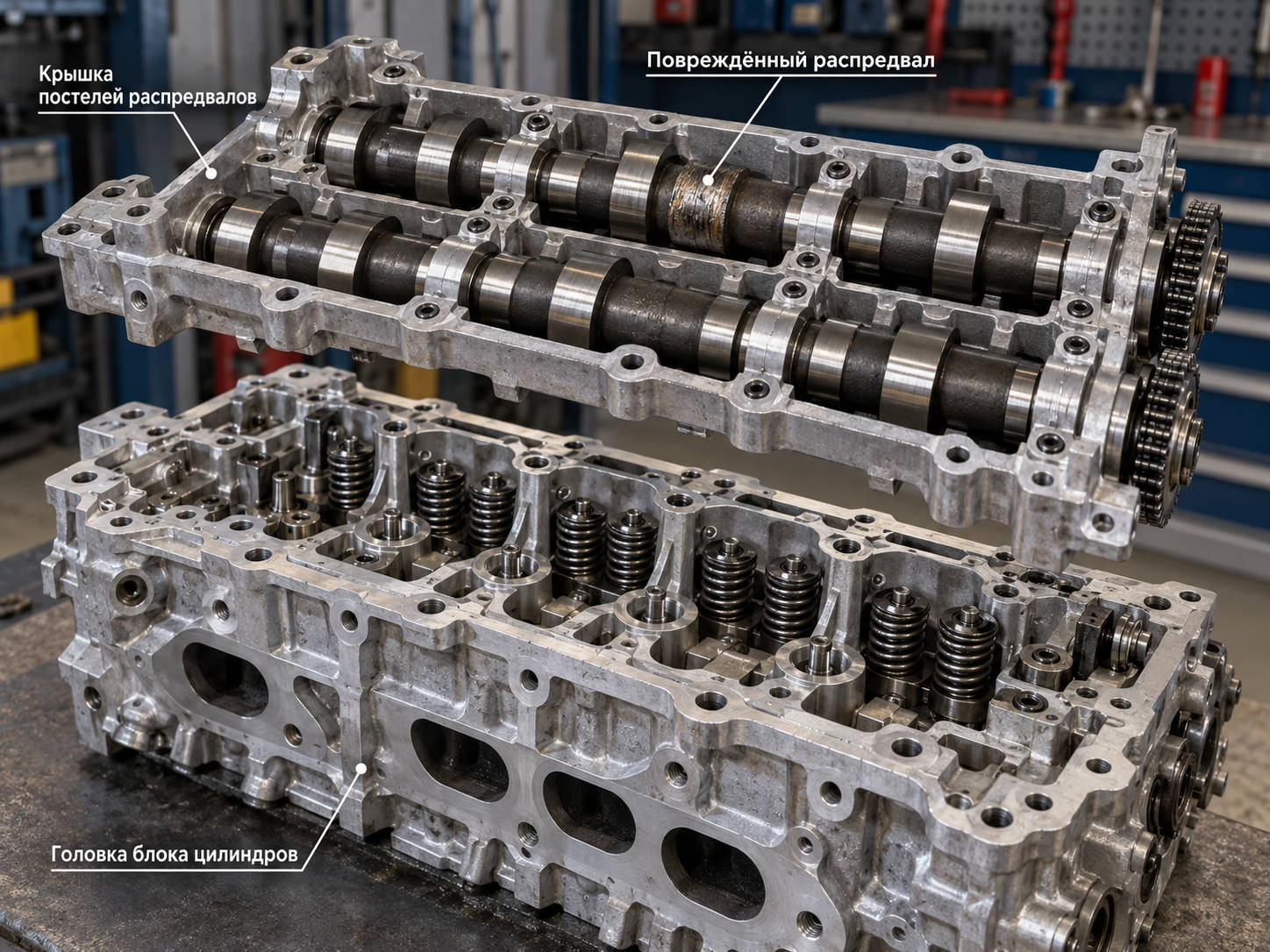

Износ постелей и корпуса подшипников распредвалов

Особенностью компоновки двигателя OM654 является то, что распределительные валы устанавливаются не непосредственно в массивную алюминиевую отливку ГБЦ, а в отдельный, смонтированный поверх нее агрегат — корпус подшипников распредвалов (Nockenwellenlagergehäuse, оригинальный артикул узла A6540502500).

Если разрушающийся рокер начал продуцировать металлическую стружку, загрязненное масло немедленно поступает к опорным шейкам распредвалов. Образующаяся абразивная паста вызывает глубокие круговые задиры как на самих валах, так и на высокоточных посадочных поверхностях постелей корпуса. В случаях критических задиров требуется замена всего корпуса подшипников в сборе с распредвалами, поскольку постели растачиваются совместно с корпусом на заводе, и отдельная замена деталей нарушит масляный зазор.

Разграничение отдельного корпуса подшипников и собственно ГБЦ существенно упрощает жизнь владельцу. Замена верхней надстройки избавляет от необходимости демонтировать головку, менять прокладку ГБЦ, сливать антифриз и вмешиваться в цилиндропоршневую группу.

Когда повреждение действительно затрагивает головку блока цилиндров

Тем не менее, в запущенных случаях разрушение рокера может иметь катастрофические последствия непосредственно для ГБЦ. Это происходит по следующим сценариям:

• Удар клапанов: Если рокер полностью разваливается, его металлические фрагменты могут попасть под кулачок, вызвав мгновенное заклинивание распредвала и обрыв цепи ГРМ. Альтернативный сценарий — фрагмент повреждает стержень клапана, что приводит к его "рассухариванию" и падению тарелки в цилиндр. Встреча клапана с поршнем фатальна для ГБЦ.
• Тест на герметичность: При любых подозрениях на искривление стержней клапанов требуется проведение пневмотеста (проверки герметичности цилиндров). Утечка подаваемого воздуха во впускной или выпускной коллектор безошибочно укажет на повреждение клапанного механизма внутри ГБЦ.
• Стружка в масляных магистралях: Наличие огромного количества металлических частиц требует расширенной дефектовки. Если стружка намертво забила микроканалы гидрокомпенсаторов внутри самой отливки ГБЦ и не поддается химическому вымыванию, головку придется снимать для ультразвуковой чистки.

Ремонт или полная замена ГБЦ требуется только при подтверждении погнутых клапанов, разбитых направляющих втулок или неустранимых повреждений тела головки. Отдельно следует подчеркнуть: замена всей головки блока не является автоматическим и обязательным следствием поломки одного или нескольких рокеров.

Можно ли продолжать ездить, если на OM654 появился цокот

Невозможно заранее и с математической точностью определить безопасный пробег автомобиля с поврежденным рокером, поскольку процесс перехода от небольшого акустического люфта до полного заклинивания ролика и стачивания кулачка распредвала способен развиваться лавинообразно. Риск заключается в постепенном, но неотвратимом повреждении кулачка распредвала, что экспоненциально увеличивает итоговый объем и стоимость ремонта.

Симптомы и признаки, требующие немедленного прекращения эксплуатации и остановки двигателя:

• Резкое, скачкообразное усиление металлического стука под капотом.
• Появление предупреждающей индикации о низком давлении моторного масла (что может быть следствием забитого стружкой маслоприемника).
• Сильная нестабильность работы двигателя, падение тяги, появление отчетливого бубнящего звука во впуске.

Важно осознавать физику процесса: исчезновение цокота после прогрева двигателя ни в коем случае не гарантирует отсутствие повреждения подшипника. Это лишь следствие того, что горячее и разжиженное масло временно демпфирует удары в разбитом механизме, в то время как металл продолжает разрушаться.

Алгоритм действий владельца при малейшем подозрении на неисправность предельно консервативен: при появлении характерных шумов следует немедленно заглушить двигатель, избегать перегазовок и попыток "прослушать" мотор на высоких оборотах. Безопаснее всего доставить автомобиль на профильную станцию технического обслуживания с помощью эвакуатора, полностью исключив самостоятельную поездку.

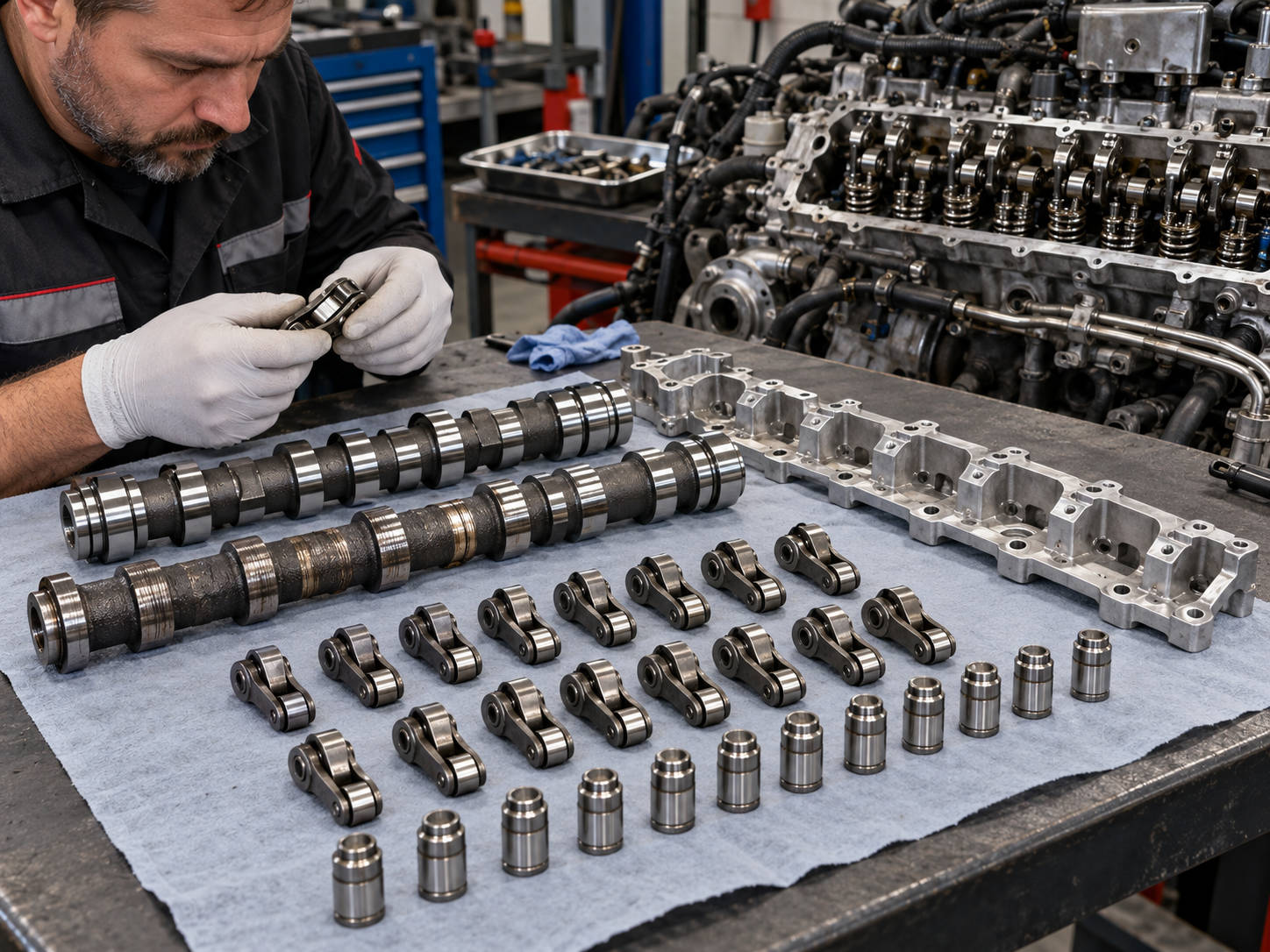

Как правильно ремонтировать рокеры и распредвалы на Mercedes OM654

Протокол ремонта механизма газораспределения на OM654 строго регламентирован технической документацией. Игнорирование заводских директив неминуемо ведет к скорому повторному выходу узла из строя.

Когда достаточно заменить рокеры и компенсирующие элементы

Наиболее благоприятный в финансовом плане сценарий ремонта возможен в том случае, если дефект был обнаружен на ранней стадии. При вскрытии клапанной крышки механик должен установить, что кулачки распредвалов не получили недопустимых повреждений, сохранив оригинальную геометрию профиля и идеальную зеркальную рабочую поверхность.

В этой ситуации необходимо заменить все 16 роликовых коромысел, а не только тот единичный элемент, который издавал шум. Усталость металла в подшипниках накапливается относительно равномерно по всему двигателю. Согласно применимой технической информации Mercedes-Benz (документ TIPS GI05.30-P-070181), вместе с рокерами в обязательном порядке заменяются все 16 гидравлических компенсирующих элементов (артикул A6420500280). Гидрокомпенсаторы могут иметь незаметный глазу износ сферической опоры или содержать внутри абразивную пыль от начавшегося разрушения рокера. Обязательной процедурой является замена моторного масла и масляного фильтра для удаления возможных микроскопических следов износа.

Когда вместе с рокерами необходимо менять распредвалы

Если в процессе дефектовки на кулачках распредвалов обнаруживаются задиры, глубокие царапины, выкрашивание (питтинг) или выраженный плоский износ вершины профиля, замена рокеров должна сопровождаться безальтернативной заменой распределительных валов.

Поврежденные контактные поверхности категорически нельзя оставлять без внимания. Любая кустарная шлифовка или полировка кулачков недопустима, так как она нарушает расчетную геометрию подъема клапана и снимает тончайший закаленный поверхностный слой цементированного металла. Если новый роликовый рокер будет работать по поврежденному кулачку, микронеровности поверхности мгновенно разрушат новый ролик, и дефект гарантированно повторится через несколько тысяч километров.

Проверке подлежат оба распредвала и их опоры. В большинстве случаев замена корпуса подшипников распредвалов (A6540502500) производится в сборе с валами, так как это единый прецизионный узел. Решение о составе заменяемого узла принимается строго по заводским критериям и исполнению двигателя. Сохранение неисправных сопряженных деталей несет колоссальный риск повторного повреждения новых рокеров.

Что дополнительно проверяют после серьёзного разрушения

В случае критического повреждения, сопровождающегося образованием значительного количества металлической стружки, протокол ремонта существенно усложняется:

• Оценка состояния корпуса подшипников, маслопроводящих каналов и сетки маслоприемника в поддоне картера.
• Определение необходимого объема глубокой очистки масляной системы и замена расходных материалов.
• Проверка элементов привода ГРМ. Важно отметить, что для демонтажа распределительных валов и настройки базового положения требуется применение специализированного фиксирующего инструмента (например, оригинальный номер W654589014000 или аналог Laser 8101). Инструмент необходим для фиксации валов при откручивании центральных болтов фазорегуляторов, так как валы находятся под постоянным давлением клапанных пружин. Болт шестерни впускного распределительного вала имеет левую резьбу, а момент затяжки составляет 50 Нм + доворот на 90 градусов.
• Рассмотрение ремонта ГБЦ проводится только при подтверждении соответствующих дефектов (потеря компрессии).

Основные признаки качественно выполненного ремонта: правильные фазы ГРМ (двигатель запускается без задержек), отсутствие посторонних механических звуков при работе, отсутствие связанных ошибок (в частности P0101FA) и нормальная тяга во всем диапазоне оборотов.

Таблица: Матрица дефектовки и ремонта клапанного механизма OM654

Модернизированные рокеры OM654 и профилактика повторного износа

Концерн Mercedes-Benz непрерывно анализирует статистику гарантийных и постгарантийных отказов, внося изменения в конструкцию запасных частей. Знание актуальных ревизий деталей помогает механикам и владельцам избежать установки устаревших, потенциально проблемных компонентов.

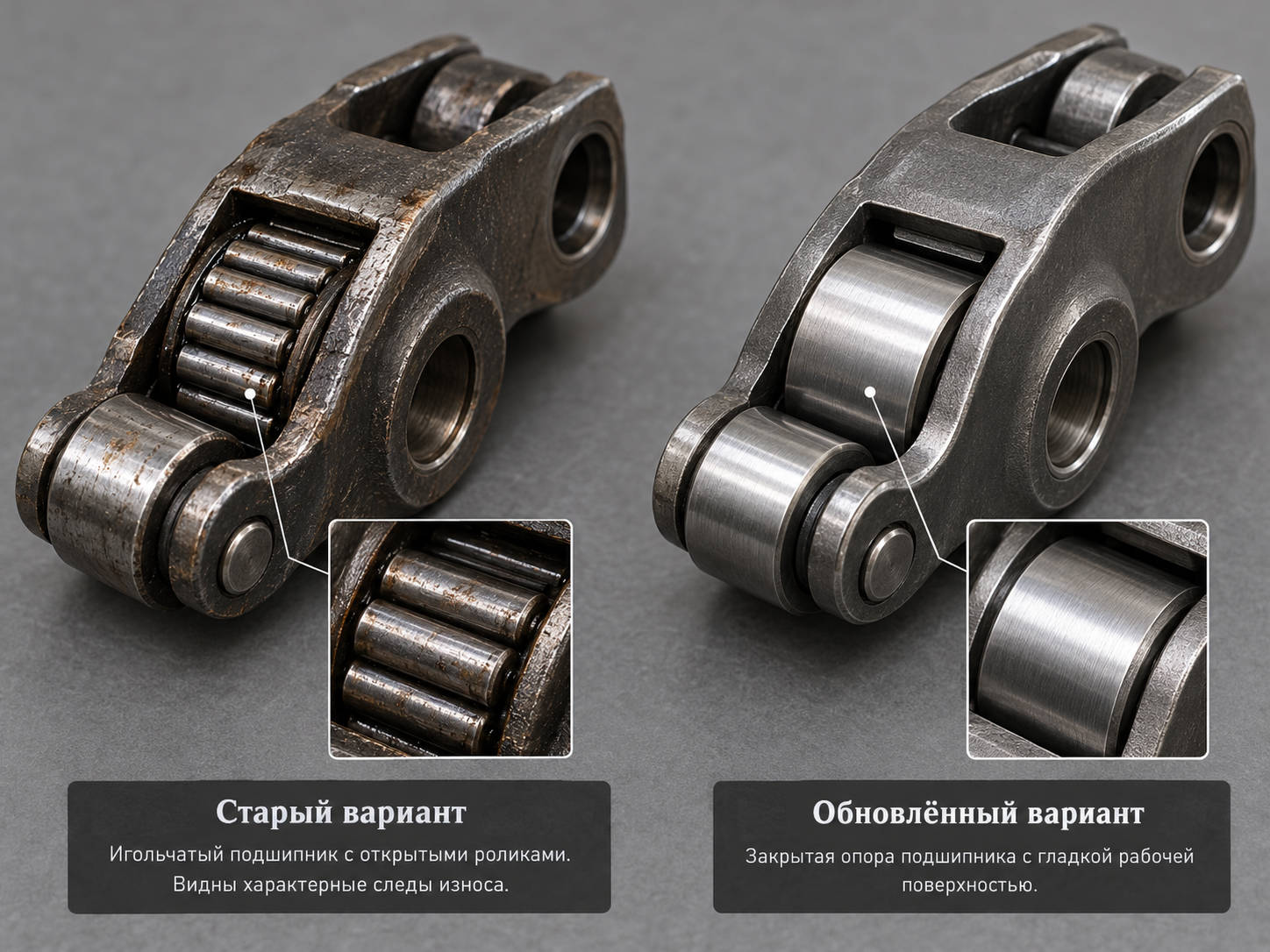

Чем отличаются ранние и обновлённые исполнения рокеров

Эволюция оригинальных роликовых коромысел двигателя OM654 наглядно прослеживается по изменениям каталожных номеров в системе EPC. Первые версии моторов комплектовались рокерами с артикулом A6540501100. В этой генерации применялся традиционный открытый игольчатый подшипник ролика, который оказался весьма уязвим к масляному голоданию и ударным нагрузкам.

В дальнейшем появились обновленные ревизии, такие как A6540505701, а на сегодняшний день наиболее актуальной, износостойкой заменой (wear-optimized) признана деталь с артикулом A6540506601. Документально подтвержденные и зафиксированные механиками конструктивные различия заключаются в отказе от разрушаемых открытых игольчатых элементов. В модернизированной версии реализована конструкция скольжения (Gleitlager) на оси ролика, которая значительно лучше удерживает масляную пленку на низких оборотах и не имеет мелких деталей, способных разлететься по двигателю.

Рассматривая вопрос о ресурсе обновленных деталей, следует избегать неподтвержденных обещаний. Новая конструкция объективно надежнее, однако точное определение подходящей ревизии рокеров должно производиться исключительно по VIN-коду автомобиля, номеру двигателя и официальному каталогу, так как спецификации клапанных пружин могут отличаться на различных модификациях мотора (например, на гибридных версиях OM654M с ISG).

Стоит ли менять рокеры профилактически, если они ещё не стучат

Вопрос превентивной (профилактической) замены рокеров активно обсуждается на профильных форумах. Главный аргумент в пользу профилактической замены на ранних исполнениях OM654 заключается в том, что установка нового комплекта рокеров гарантированно убережет дорогостоящие распределительные валы (и корпус A6540502500) от критических повреждений.

Однако сам по себе пробег на одометре не позволяет объективно оценить фактическое состояние рокеров. Ключевую роль играют сервисная история и условия эксплуатации. Автомобили, эксплуатируемые преимущественно на автомагистралях, где давление масла всегда высокое, часто не испытывают проблем с рокерами. И наоборот, автомобили, работающие в режиме такси с колоссальным количеством моточасов на холостом ходу, находятся в зоне максимального риска.

Профилактическую замену разумно обсудить с мотористом в тех случаях, когда производятся другие ресурсоемкие работы с клапанным механизмом — например, плановая замена растянутой цепи ГРМ. В этот момент доступ к распредвалам уже открыт, и замена рокеров потребует минимальных дополнительных трудозатрат.

Универсального обязательного интервала превентивной замены рокеров для всех OM654 не существует. Наиболее эффективными мерами снижения риска повторного износа остаются:

1. Строгое соблюдение допусков масла (MB 229.51, MB 229.52).
2. Своевременное обслуживание с радикально сокращенными интервалами замены масла (не более 10 000 км или 250 моточасов, вместо заявленных производителем удлиненных интервалов).
3. Полноценная дефектовка при любом ремонте ГРМ и бескомпромиссная замена поврежденных сопряженных деталей.

Главное о стуке рокеров и износе распредвалов OM654

Проблема износа клапанного механизма двигателя OM654 демонстрирует, как деградация крошечной роликовой опоры способна привести к повреждению сложнейших и дорогостоящих кулачков распределительных валов. Зарождающийся люфт в подшипнике рокера неизбежно генерирует разрушительные ударные нагрузки, уничтожающие цементированный профиль распредвала.

Критически важно помнить, что проблема далеко не всегда проявляется громким металлическим стуком на ранних стадиях. Важнейшим, характерным симптомом запущенного повреждения выступает глухое пыхтение во впускном тракте, являющееся следствием нарушения газообмена, что часто сопровождается ложной для неквалифицированных диагностов ошибкой P0101FA.

Точная степень повреждения деталей устанавливается исключительно путем механического осмотра со снятием клапанной крышки. При этом следует четко понимать ключевое различие: поврежденные распределительные валы и их корпус (Nockenwellenlagergehäuse) не равнозначны поврежденной головке блока цилиндров. Замена ГБЦ требуется лишь в экстремальных случаях обрыва клапанов.

Своевременное выявление дефекта на стадии первичного люфта, грамотная интерпретация электронных и акустических симптомов, а также правильный выбор объема ремонта с использованием износостойких (wear-optimized) компонентов позволяют локализовать проблему, минимизировать финансовые потери и вернуть двигателю заложенную инженерами надежность.
